产品概述
GH7183系列是超低功耗人体红外感应模块，静态功耗仅15μA，支持3.7V-20V宽电压及3/7米可调感应距离，输出3V TTL电平，适用于电池供电的智能家居和物联网设备。
产品特点
超低功耗：静态电流≤30μA，1000mAh电池续航3年
宽电压：3.7V-20V，兼容锂电池、USB 5V、12V
距离可调：3米/7米双档切换，适配大小空间
双模式：硬件切换可重复/不可重复触发
即插即用：3线接口，兼容ESP32/Arduino/STM32
多封装：塑封与TO-5金属外壳可选
主要参数
参数项
规格值
工作电压
DC 2.2V – 3.7V
静态电流
≤15μA
感应距离
3米 / 7米（可调）
感应角度
110°锥形(菲涅尔透镜)
输出信号
TTL电平
触发模式
可重复
预热时间
10秒

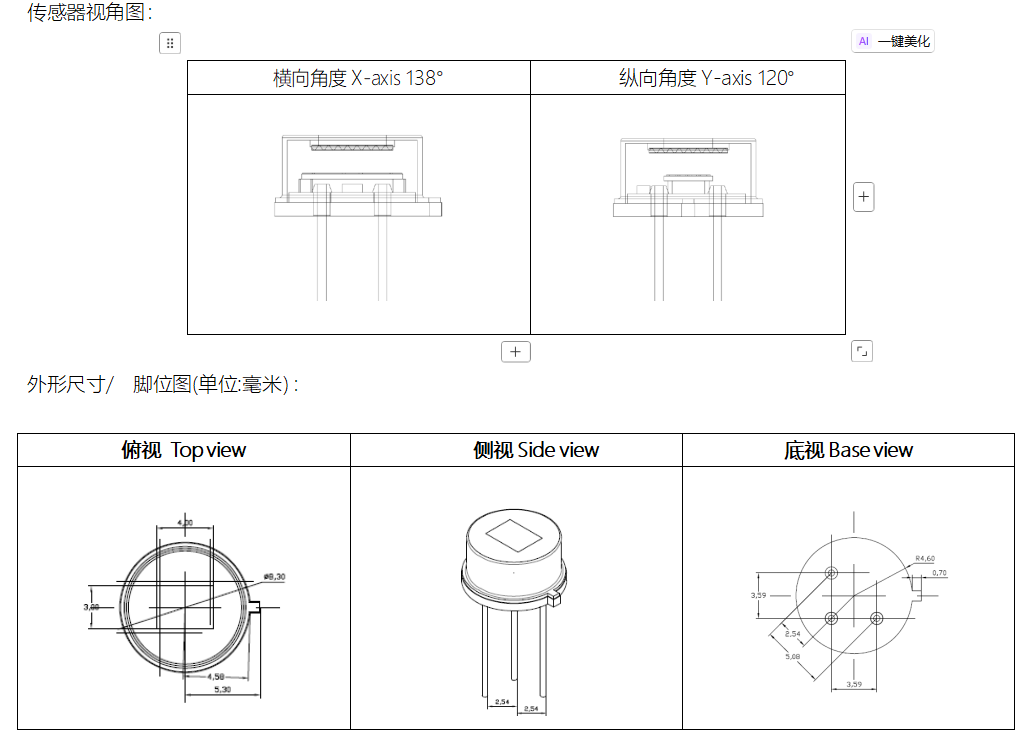

封装尺寸
TO-5金属外壳: 1.2g
驱动能力
OUT引脚≤5mA（需外接MOS管）
管脚定义：
项目
管脚定义
说明
1
VDD
传感器电源
2
REL
传感器输出脚，输出TTL高低电平
3
VSS
电源地
